Renovering av Tinnsjøtunnlarna med LED

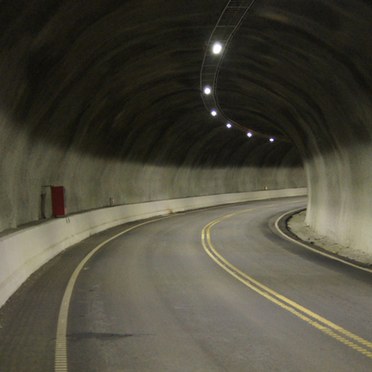

Under sommaren och hösten 2011 inleddes förbättringsarbetet med de två tunnlarna på riksväg 37 Tinnsjøvegen. Tunnlarna, som öppnade 1992 och nu var mogna för renovering, är åter klara för användning.

I samarbete med Otera har Thorn Lighting levererat ny belysning i de två tunnlarna, och det är första gången som Thorn levererat ett projekt med LED-armaturer för tunnel i Norge. Det är den gamla trofasta armaturen Gotthard, som har använts i många tidigare tunnelprojekt i Norge, som nu uppgraderats med LED för applikationer där lysrör tidigare använts.

I tunnelns öppnings- och övergångszoner har konventionella högtrycksnatrium armaturer med counterbeam optik använts, medan det som genomgående belysningen har använts LED armaturer med en systemeffekt på 75W som ger 2cd/m2 luminans av vägbanan. En traditionell lösning skulle vara 2 x 1x58W lysrör var 12:e meter för att uppnå samma luminansnivå, där man släcker varannan armatur under perioder med låg trafik.

I Tinnsjøtunnelene innebär vår lösning en ungefärlig halvering av antalet armaturer (1 st 75W vardera 12,8 m), med stora energibesparingar, men likväl full överensstämmelse med trafiksäkerheten, eftersom den redan goda jämnheten är oförändrad genom ljusreglering och nedjustering av ljusnivån.

Thorn har lång erfarenhet av tunnel belysning, och har utformat projektet med en kombination av 400W, 150W och 70W högtrycksnatriumlampor som sedan ser till att kraven för steglös zonövergång i Statens Vegvesen Bruksanvisning 021efterföljs. Det innebär att du får en smidig övergång från dagsljuset utanför till den inre delen av tunneln.

När mörkret faller, regleras ljuset ner stegvis så att armaturer med högtrycksnatrium släcks gruppvis, härefter dimmas armturerna med LED ned till 50% i perioder på natten med lite trafik. LED-armaturerna är steglöst dimbara från 10-100% med DALI-signal, ett öppet digitalt protokoll som lämpar sig väl med LED-teknik.

När tunneln är tillåtet för gång/cykel trafik, finns det strikta krav på jämnet i ljuset. Den stora fördelen med dimning av belysningen jämfört med att släcka varannan armatur, är att man tillvaratar den goda jämnheten i ljuset vilket ökar säkerheten. Vi garanterar därför att det aldrig används mer energi än nödvändigt, medan kraven på säkerhet uppfylls.

Vägbelysningen utanför tunnlarna är också levererad av Thorn. Armaturen Civic 250W och automatiska dimning till 50% under 7 timmar från kl 22-05 valdes för denna uppgift. Lösningen innehåller en enhet i varje armatur som detekterar soluppgång/solnedgång och beräknar när ljusreglering sker utifrån detta. Detta kräver inga externa styrsignaler och är en lösning som ofta används på norska vägar. Om det behövs, kan tiden för dimning enkelt omprogrammeras.
