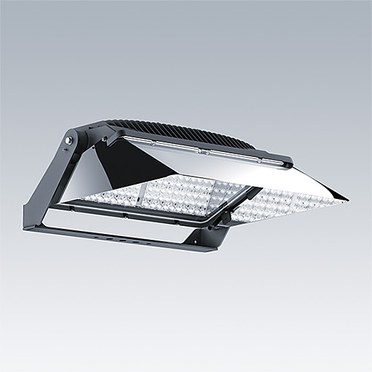

Champion
LED-strålkastare med hög effekt och bäst i klassen-optik för styrning av störande ljus vid belysning av sportanläggningar och andra områden
- Kompakt och asymmetrisk strålkastare med planglasutformning och integrerat visir som ger total kontroll av bländning och störande ljus (0 cd vid 90°)
- Maximal optisk effektivitet och flexibilitet med minimalt ströljus. Tre precisionsmässiga ljusfördelningar med två olika visir för lambertska eller spegellika reflektioner.

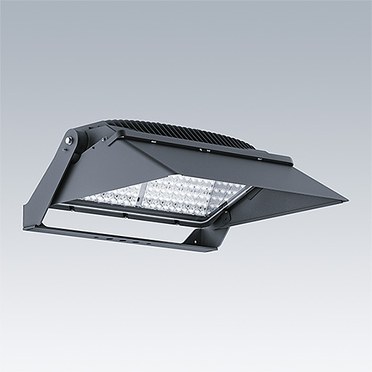

- Det antracitmålade skyddet finns även tillgängligt i en Back Spill Control-version som ytterligare reducerar ljusspill. Det finns även en version utan skydd.
- LÄTT, KVALITATIV OCH BÄST I KLASSEN – oöverträffad belysning av sportanläggningar och andra områden.
- Fantastisk prestanda tack vare ett kompakt driftdon för placering på olika platser (armaturens baksida, upp till 200 m fjärrstyrning), vilket ger bästa prestanda oavsett installation
- Helt styrbar lösning med DALI eller RDMDMX som ger omedelbart ljus, stegvisa belysningsnivåer ned till 25% och evenemangsbelysning med dynamiska ljusscenarion
Utförande
Stomme: pressgjuten aluminium (EN AC-44300) med målad antracit (liknar RAL 7043). Standardkorrosivitetsklass C5 enligt ISO 9223:2012.
Visir: yta av rostfritt stål eller rostfritt stål med målad antracit (liknar RAL 7043)
Bygel: galvaniserat stål med målad antracit (liknar RAL 7043)
Glas: 4 mm härdat
Skruvar: rostfritt stål
Installering och montering
Bygeln fästs vid olika fästpunkter (med en M20-skruv och två M14-skruvar). Den lutbara enheten fästs på bygeln med M17-insexskruvar. Den vändbara bygeln möjliggör hängande position och olika monteringskonfigurationer. Inbyggd anslutningsdosa med M20-förskruvning för 5G-kabel och ledningsdragning med instickskontakt avser LED-försörjningsledningar mellan 1 mm² och 1,5 mm².
Driftdonslådan, som monteras på bygeln (med specialtillbehöret) eller fjärrmonteras upp till 200 meter från armaturen, har fyra olika kabelförskruvningsmöjligheter - en M25-förskruvning för kabeldiametrar mellan 10 och 17 mm och ledningsdragning med skruvanslutningar för ledningar upp till 2,5 mm² (huvudspänning 200-440 V / 50-60 Hz), två M16-kabelförskruvningar för kabeldiametrar mellan 5 och 10 mm (styrning IN/UT) och en M32-kabelförskruvning för kabeldiametrar mellan 13 och 21 mm plus skruvanslutningar för ledningar upp till 1,5 mm² (en kabel med 5 ledare av kundvald längd för armaturens elanslutning tillhandahålls inte av Thorn) – plus en LED-signal som anger driftdonslådans status. Fyra hål i vinklarna möjliggör olika monteringsalternativ.
Den okomplicerade riktningsenheten längst upp till vänster eller höger på armaturen kan justeras.
▼ Champion
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
CHAMPION 264L-740 V1 VSP ANT | 935 | 116166 | LED | 22.40 | 92917406 | ||||
CHAMPION 264L-740 V1 VSR ANT | 935 | 119149 | LED | 22.40 | 96633215 | ||||
CHAMPION 264L-740 V2 BSC ANT | 935 | 97989 | LED | 22.50 | 96635276 | ||||
CHAMPION 264L-740 V2 VSP ANT | 935 | 115030 | LED | 22.40 | 96633302 | ||||
CHAMPION 264L-740 V2 VSR ANT | 935 | 118439 | LED | 22.40 | 96633216 | ||||
CHAMPION 264L-740 V3 VSP ANT | 935 | 113894 | LED | 22.40 | 96633301 | ||||
CHAMPION 264L-740 V3 VSR ANT | 935 | 117871 | LED | 22.40 | 96633217 |
▼ Champion performance gearboxes
Beskrivning | Vikt (kg) | SAP nummer | |||||||
---|---|---|---|---|---|---|---|---|---|
ALG5 GB LE 1400W 0.85A 550V 2CH DA | 5.40 | 96800000 | |||||||
ALG5 GB LE 1400W 0.85A 550V 2CH RDMX | 5.40 | 96800004 | |||||||
ALG5 GB LE 1400W 1.05A 550V 2CH DA | 5.40 | 96800001 | |||||||
ALG5 GB LE 1400W 1.05A 550V 2CH RDMX | 5.40 | 96800005 | |||||||
ALG5 GB LE 1400W 1.25A 550V 2CH DA | 5.40 | 96637256 | |||||||
ALG5 GB LE 1400W 1.25A 550V 2CH DMX | 5.40 | 96637259 |
▼ Champion-tillbehör
Beskrivning | Vikt (kg) | SAP nummer | |||||||
---|---|---|---|---|---|---|---|---|---|
CHAMPION LED BIRD DETERRENT | 0.50 | 96633431 | |||||||
CHAMPION LED GB BRACKET | 1.80 | 96633432 | |||||||
CHAMPION LED MEMORY SETTING | 0.10 | 96633430 | |||||||
CHAMPION LED SIMPLE AIMING DEVICE | 0.14 | 96633429 | |||||||
CHAMPION LED VS FRONT | 1.05 | 96635277 | |||||||
CHAMPION LED VS REAR | 0.78 | 96635278 |
