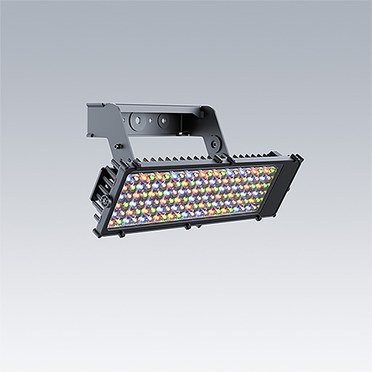

High power RGBW and Balanced White colour changing LED floodlight for events and architectural lighting
- Högpresterande belysning upp till 55 klm (RGBW) och 80 klm (BW) med utomordentlig väderbeständighet, utmärkta termiska egenskaper och minimal vindkänslighet samt stort urval av effekter och precisionsoptik
- INDIVIDUELL MODULINRIKTNING - Optisk flexibilitet och modulär konstruktion möjliggör olika kombinationer av optik, som att rikta varje enskild LED-modul för att minimera antalet armaturer och minimera vindkänsligheten
- Utmärkta prestanda med den kompakta driftdonslådan som installeras på armaturens ram eller eller på ett avstånd av upp till 200m.
- Fullt reglerbar lösning via DALI och DMX-RDM möjliggör omedelbart ljus, stegande belysningsnivåer och evenemangsbelysning med dynamiska belysningsscenarion. RGBW använder ett DALI/DMX-RDM driftdon med dubbel reglering
- Intuitiv design för enkel installation, med en snabbanslutningsdosa (endast Balanced White) samt flera fästalternativ. Justerbar precisionsinställning för exakt och snabb modullutning och inriktning
- Använd 'myProduct' för att konfigurera den version som krävs för att säkerställa att den lämpar sig för era projektapplikationer. Ert lokala försäljningsteam kan hjälpa till med den här processen
Utförande
Body: die-cast aluminium EN AC-44300 modules with patented 'pin fins' for maximum thermal management, powder coated paint finish.
RGBW - 1, 2 and 3 modules.
Balanced White (BW) - 2 modules only.
Frame and stirrup : die-cast aluminium EN AC 44100 or fabricated sheet aluminium painted (all versions) or unpainted (2 & 3 module stirrup versions).
Aluminium: low copper content, suitable for use in harsh environments including swimming pools (gearbox to be mounted outside pool hall).
Glass: 4mm toughened, high transmission glass with anti-reflective treatment on both faces.
Screws: zinc coated stainless steel A4 grade.
Corrosion resistance: protected to classification C5 according to ISO 9223:2012.
Installering och montering
Fästet monteras i olika fästpunkter (en M20-skruv eller två M14-skruvar). Ramen fästs på bygeln med en M10-insexskruv och positionen kan flyttas (100mm) horisontellt (endast bygelversionen med 3 och 2 LED-moduler). Lutningsbara LED moduler är fästa på ramen med M8-insexskruvar. Vändbar bygel möjliggör nedhängning och olika monteringskonfigurationer som pendling, utanpåliggande, vägg- och takmontering. LED-modulerna är fördragna till en distributionsdosa (endast Balanced White) med enkel klämanslutning. RGBW-versionerna levereras med han- och honkontakter.
Driftdonslåda som levereras separat kan installeras upp till 200 m från armaturen och har tre olika kabelförskruvningar - 1 x M25 kabelförskruvning för kabeldiameter mellan 10 mm och 17 mm och kablage med stickproppar för ledningar upp till 2,5mm² för nätanslutning (220-400V / 50-60Hz), 1 x M20 kabelförskruvning för kabeldiameter mellan 6 mm och 11 mm för styrning IN/UT och 1xM25 kabelförskruvning för kabeldiameter mellan 10 mm och 17 mm med stickproppar för ledningar upp till 2,5mm² (en kabel i den längd som kunden önskar används för elanslutning av strålkastaren och levereras inte av Thorn) – och LED-signal som anger driftdonets status. Fyra hål i hörnen av strömförsörjningsdosan ger flera monteringsalternativ, i enlighet med installationsanvisningarna.
En anslutningsdosa / knutkoppling medföljer versionerna med 2 moduler (endast Balanced White).
Enhet för precisionsriktning tillhandahålls och kan justeras längst upp eller längst ned på varje LED-modul.
