Thorn sätter Boca Juniors arena i strålkastarljuset

  • TL_1912_SP_AR_0076-Boca-Juniors-Buenos-Aires.tif.png
  • TL_1912_SP_AR_0074-Boca-Juniors-Buenos-Aires.tif.png
  • TL_1912_SP_AR_0002-Boca-Juniors-Buenos-Aires.tif.png
  • TL_1912_SP_AR_0035-Boca-Juniors-Buenos-Aires.tif (1).png
  • TL_1912_SP_AR_0057-Boca-Juniors-Buenos-Aires.tif.png
  • Ljuskällan

    Ljuskällan

    Hur effektivt en ljuskälla omvandlar elektricitet till ljus (lm/W).

  • Driftdon

    Driftdon

    Kontrollerer elförsörjningen till ljuskällan (energieffektivitetsindex EEI).

  • Ljusfördelning

    Ljusfördelning

    Ljuset formas och styrs med hjälp av en optik vilken sänder ljuset i rätt riktning.

  • Systemeffektivitet

    Systemeffektivitet

    Den kvalitatitiva kombinationen av optisk och termisk kontroll i armaturen (armatur lm/W).

  • Närvaro

    Närvaro

    Ljuset tänds och släcks automatiskt beroende på om det förekommer rörelse i rummet.

  • Dagsljus

    Dagsljus

    Artificell belysning som anpassar sig efter naturligt dagsljusinfall.

  • Konstantljus

    Konstantljus

    En funktion som dämpar den initiala ljusnivån och därmed ger en jämn belysningsnivå under underhållsperioden.

  • Scener

    Scener

    Gör det möjligt att ställa olika ljusscener och anpassa belysningen efter behov.

  • Tidsstyrning

    Tidsstyrning

    En automatisk brytare som kan ställas in på att släcka allt ljus under fasta definierade tidsintervaller.

  • Arbetsbelysning

    Arbetsbelysning

    Korrekt belysningsnivå på arbetsytan.

  • Ljuszoner

    Ljuszoner

    Belysningen delas in i zoner utifrån rörelsemönster och/eller dagsljusinfall.

  • Underhållsplan

    Underhållsplan

    Underhåll skall utföras i förhållande till produktens ålder, prestanda och omgivande miljö.

  • Överflödigt ljus

    Överflödigt ljus

    Allt ljus som inte hamnar där det är tänkt ses som överflödigt ljus.

  • Reflektans

    Reflektans

    Ljuset reflekteras från ytorna i rummet.

  • Visuell energimätning

    Visuell energimätning

    Den ökade energimedvetenheten kan snabbt och avläsas i den aktuella energianvändningen.

Utmaningen

Under förberedelserna för 2020 års Copa Libertadores och Copa America, som motsvarar UEFA Champions League och Europe Cup, var den välrenommerade argentinska fotbollsklubben Boca Juniors i behov av ett nytt strålkastarsystem på sin hemmaplan Estadio Alberto J. Armando. Thorn fick i uppgift att leverera strålkastare och styrsystem som en del av ett projektteam som även omfattade dess moderbolag, Zumtobel Group.

Den nya installationen behövde uppfylla belysningskraven från den sydamerikanska fotbollskonfederationen CONMEBOL, inklusive kraven för HD-sändningar och repriser i slow motion. Klubben intresserade sig även för en lösning som kunde förstärka helhetsupplevelsen av ett besök på den legendariska arenan La Bombonera (”Chokladasken”), som fansen runt om i världen kallar den. I och med arenans unika form var belysningen en utmaning, berättar Mariano R. Desirello, belysningsspecialist på MRD Soluciones SA och konsult för klubben Boca Juniors:

”Som konsult för Boca Juniors kan jag säga att renoveringen av belysningen på arenan La Bombonera var en stor utmaning, framför allt med anledning av den asymmetriska arkitekturen.”

Belysningslösningen

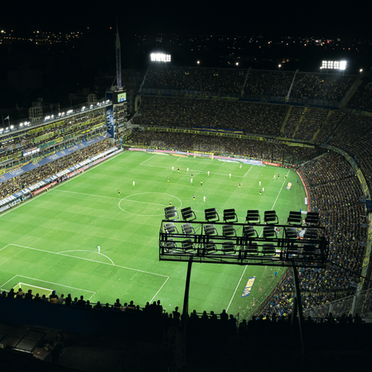

Thorns Altis-strålkastare med tre enheter valdes för att uppfylla CONMEBOLs belysningskrav, som specificerar en LED-belysningslösning med en genomsnittlig ljusstyrka på minst 2000 lux horisontellt och minst 1300 lux vertikalt. De 248 enheterna som installerades uppfyllde de nödvändiga belysningsnivåerna utan problem. Med en intelligent design med lutningsbara moduler tillhandahåller de kraftfulla LED-armaturerna på 5700K en högkvalitativ belysning i en mängd optiska konfigurationer. Deras färgåtergivning (CRI > 80) och flimmerfria ljus lämpar sig för HD-sändningar.

248 fjärrinstallerade LED-driftdonsboxar användes för att fullständigt integrera strålkastarna med ett RDM-baserat DMX-belysningsstyrsystem, vilket möjliggör flexibel styrning av hela belysningsinstallationen med en vanlig surfplatta. Systemet stöder inte bara flertalet statiska och dynamiska belysningseffekter i realtid, utan kan även anpassas och förprogrammeras för olika belysningsscenarier och händelser.

Resultatet

La Bombonera strålar åter igen med ett ljus värdigt dess kaliber bland fotbollsfans. Den nya installationen uppfyller belysningsstandarderna från CONMEBOL med råge, då den levererar en dubbelt så hög planbelysning jämfört med den tidigare lösningen – dessutom med 30 % lägre energiförbrukning. Därutöver ger den klubben en ofantlig belysningsflexibilitet när det gäller att göra omfattande förberedelser för hemmamatcher och andra evenemang. Som Mariano R. Desirello understryker var Altis-strålkastaren ett utmärkt val för uppgiften:

”Tack vare Altis-strålkastaren från Thorn kunde vi uppnå vårt mål. Som man kan se här var det den rätta lösningen.”

För Thorn var La Bombonera den senaste i en rad fotbollsarenor som man försett med belysningslösningar. Andra framstående arenor är bland annat Signal Iduna Park för BVB Borussia Dortmund och Opel Arena för FSV Mainz 05, båda i Tyskland. Oscar Gálvez, områdeschef på Zumtobel Group för Sydamerika, sammanfattar La Bombonera-projektet så här:

”Att arbeta med fotbollsklubben Boca Juniors på ett så symboliskt projekt för Latinamerika var en fantastisk upplevelse. Tillsammans med teamet på Thorn Lighting och vår partner Darko implementerade vi den teknik som krävdes för att uppfylla de aktuella belysningskraven för proffsfotboll.
