Urba

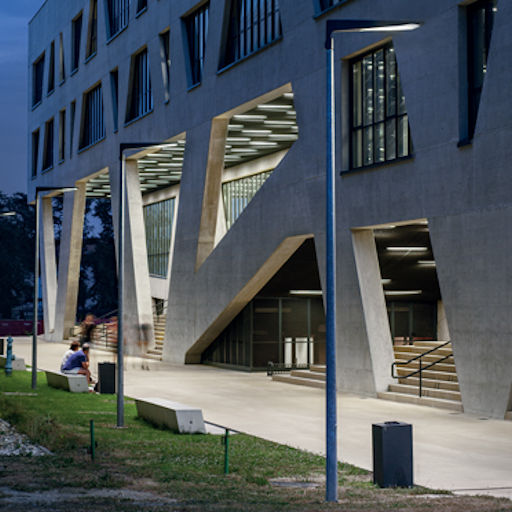

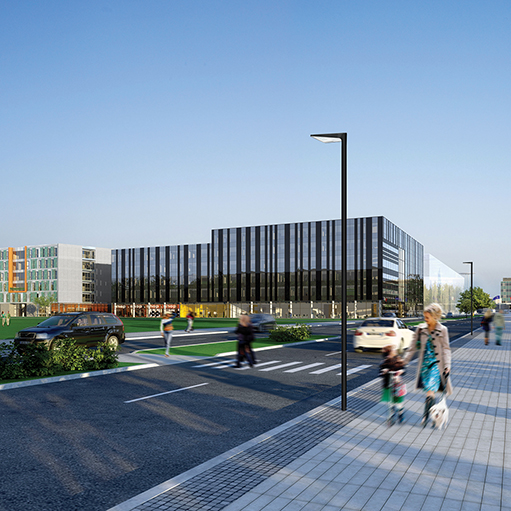

För komfort och ett sofistikerat uttryck i stadsmiljöer

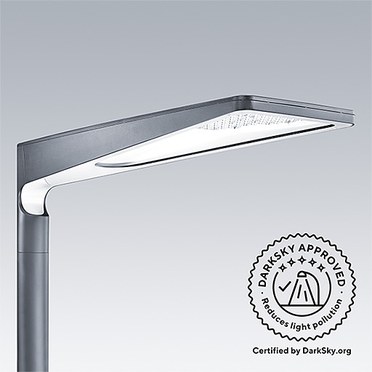

- IDA Dark Sky-godkänd
- *IDA Seal of Approval för fixturer avser endast <= 3000 K och klara höljen, och endast maximal lutning på +/- 10°. Armaturerna måste monteras som fotometrar.
- Exklusivt designad åt Thorn av de världskända arkitekterna, stadsplanerarna och designerna Wilmotte & Industries.
- Unikt uttryck under dag- och nattetid tack vare ett optiskt system som utvecklats med hänsyn till komfort (G6).
- Oöverträffad mångsidighet: 9 optiska val, 2 storlekar och 3 monteringsalternativ som passar en lång rad olika projekt
- Del av URBA-sortimentet med Urba Deco och Urba-stolpar
- Framtidssäkrad med Zhaga-gränssnitt
Utförande
URBA S-stomme: pressgjuten aluminium enligt EN-AC 44300 med zinkbelagda skruvar. Med bästa korrosionsskydd som lämpar sig för kustmiljö utan behov av ytterligare beläggning. Standardkorrosionsklass C5 enligt ISO 9223: 2012. URBA L-stomme: pressgjuten aluminium (EN AC-46000). Standardkorrosionsklass: C3 och zinkbelagda skruvar.
Antracitgrå strukturfärg (liknar RAL 7043)
Glas: härdat planglas. Prismatiskt glas på begäran
Ram: aluminium - polykarbonatpulver, metalliserad aluminium och fernissa
Skyddsskiva: ABS anti-UV, vit (RAL 9016)
Fästen med koordinerade stolpar:
Målat galvaniserat stål, antracitgrå eller svart texturfärg.
Koniska stolpar (två diameter) för stolptoppsarmatur Urba:
Målad aluminium, antracitgrå eller svart texturfärg
Installering och montering
Armatur: levereras komplett och installationsklar i en enda förpackning. Stolptoppsmontering med Ø60 mm eller Ø76 mm och ett instick på 100 mm som är fördraget med en H07RN-F-kabel på 8 m (kort) eller 10 m (lång). Sidomontering med Ø60 mm med justerbar lutningsvinkel: 0°, -5° och -10°
Fästen med koordinerade stolpar. Monteringshöjd för Urba Small: 4 till 6 m. För Urba Large: 6 till 8 m. Stolpar levereras med förankringsbultar. Aluminiumstolpar (diameter: intern 76 mm, extern 96 mm - intern 60 mm, extern 81 mm) med flänsmontering: 200 x 200 mm. Stolpar av galvaniserat stål med flänsmontering: 300 x 300 mm
▼ Urba S RWET
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 24L35 RWET ANT BP CL2 8MMTP60 740 | 28 | 3941 | LED | 10.50 | 96269653 | ||||
URBA S 24L35 RWET ANT BP CL2 MLE L740 | 28 | 3941 | LED | 10.50 | 96269491 | ||||
URBA S 24L50 RWET ANT BP CL2 8MMTP60 740 | 38 | 5420 | LED | 10.50 | 96269656 | ||||
URBA S 24L50 RWET ANT BP CL2 MLE L740 | 38 | 5420 | LED | 10.50 | 96269494 | ||||
URBA S 24L70 730 RWT CL2 L60D ANT ZU | 53 | 6617 | LED | 10.60 | 96670112 | ||||
URBA S 24L70 RWET ANT BP CL2 8MMTP60 740 | 53 | 7257 | LED | 10.50 | 96269659 | ||||
URBA S 24L70 RWET ANT BP CL2 MLE L740 | 53 | 7257 | LED | 10.50 | 96269497 | ||||
URBA S 36L35 RWET ANT BP CL2 8MMTP60 740 | 39 | 5890 | LED | 10.50 | 96269654 | ||||
URBA S 36L35 RWET ANT BP CL2 MLE L740 | 39 | 5890 | LED | 10.50 | 96269492 | ||||
URBA S 36L50 RWET ANT BP CL2 8MMTP60 740 | 55 | 8078 | LED | 10.50 | 96269657 | ||||
URBA S 36L50 RWET ANT BP CL2 MLE L740 | 55 | 8078 | LED | 10.50 | 96269495 | ||||
URBA S 36L70 RWET ANT BP CL2 8MMTP60 740 | 77 | 10762 | LED | 10.50 | 96269660 | ||||
URBA S 36L70 RWET ANT BP CL2 MLE L740 | 77 | 10762 | LED | 10.50 | 96269498 |
▼ Urba S NR
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 24L35 NR ANT BP CL2 8M MTP60 L740 | 28 | 3810 | LED | 10.50 | 96269635 | ||||
URBA S 24L35 NR ANT BP CL2 MLE L740 | 28 | 3810 | LED | 10.50 | 96269473 | ||||
URBA S 24L50 NR ANT BP CL2 8M MTP60 L740 | 38 | 5239 | LED | 10.50 | 96269638 | ||||
URBA S 24L50 NR ANT BP CL2 MLE L740 | 38 | 5239 | LED | 10.50 | 96269476 | ||||
URBA S 24L70 NR ANT BP CL2 8M MTP60 L740 | 53 | 7015 | LED | 10.50 | 96269641 | ||||
URBA S 24L70 NR ANT BP CL2 MLE L740 | 53 | 7015 | LED | 10.50 | 96269479 | ||||
URBA S 36L35 NR ANT BP CL2 8M MTP60 L740 | 39 | 5694 | LED | 10.50 | 96269636 | ||||
URBA S 36L35 NR ANT BP CL2 MLE L740 | 39 | 5694 | LED | 10.50 | 96269474 | ||||
URBA S 36L50 NR ANT BP CL2 8M MTP60 L740 | 55 | 7808 | LED | 10.50 | 96269639 | ||||
URBA S 36L50 NR ANT BP CL2 MLE L740 | 55 | 7808 | LED | 10.50 | 96269477 | ||||
URBA S 36L70 740 NR CL2 L60D ANT ZU | 77 | 10403 | LED | 10.60 | 96670113 | ||||
URBA S 36L70 NR ANT BP CL2 8M MTP60 L740 | 77 | 10403 | LED | 11.66 | 96269642 | ||||
URBA S 36L70 NR ANT BP CL2 MLE L740 | 77 | 10403 | LED | 10.50 | 96269480 |
▼ Urba S WR
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 24L35 WR ANT BP CL2 8M MTP60 L740 | 28 | 3855 | LED | 10.50 | 96269644 | ||||
URBA S 24L35 WR ANT BP CL2 MLE L740 | 28 | 3855 | LED | 10.50 | 96269482 | ||||
URBA S 24L50 WR ANT BP CL2 8M MTP60 L740 | 38 | 5302 | LED | 10.50 | 96269647 | ||||
URBA S 24L50 WR ANT BP CL2 MLE L740 | 38 | 5302 | LED | 10.50 | 96269485 | ||||
URBA S 24L70 WR ANT BP CL2 8M MTP60 L740 | 53 | 7099 | LED | 10.50 | 96269650 | ||||
URBA S 24L70 WR ANT BP CL2 MLE L740 | 53 | 7099 | LED | 10.50 | 96269488 | ||||
URBA S 36L35 WR ANT BP CL2 8M MTP60 L740 | 39 | 5761 | LED | 10.50 | 96269645 | ||||
URBA S 36L35 WR ANT BP CL2 MLE L740 | 39 | 5761 | LED | 10.50 | 96269483 | ||||
URBA S 36L50 WR ANT BP CL2 8M MTP60 L740 | 55 | 7901 | LED | 10.50 | 96269648 | ||||
URBA S 36L50 WR ANT BP CL2 MLE L740 | 55 | 7901 | LED | 10.50 | 96269486 | ||||
URBA S 36L70 WR ANT BP CL2 8M MTP60 L740 | 77 | 10527 | LED | 10.50 | 96269651 | ||||
URBA S 36L70 WR ANT BP CL2 MLE L740 | 77 | 10527 | LED | 10.50 | 96269489 |
▼ Urba S WSC
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 24L35 WSC ANT BP CL2 8M MTP60 740 | 28 | 3737 | LED | 10.50 | 96269662 | ||||
URBA S 24L35 WSC ANT BP CL2 MLE L740 | 28 | 3737 | LED | 10.50 | 96269500 | ||||
URBA S 24L50 WSC ANT BP CL2 8M MTP60 740 | 38 | 5139 | LED | 10.50 | 96269665 | ||||
URBA S 24L50 WSC ANT BP CL2 MLE L740 | 38 | 5139 | LED | 10.50 | 96269503 | ||||
URBA S 24L70 WSC ANT BP CL2 8M MTP60 740 | 53 | 6881 | LED | 10.50 | 96269668 | ||||
URBA S 24L70 WSC ANT BP CL2 MLE L740 | 53 | 6881 | LED | 10.50 | 96269506 | ||||
URBA S 36L35 WSC ANT BP CL2 8M MTP60 740 | 39 | 5585 | LED | 10.50 | 96269663 | ||||
URBA S 36L35 WSC ANT BP CL2 MLE L740 | 39 | 5585 | LED | 10.50 | 96269501 | ||||
URBA S 36L50 WSC ANT BP CL2 8M MTP60 740 | 55 | 7659 | LED | 10.50 | 96269666 | ||||
URBA S 36L50 WSC ANT BP CL2 MLE L740 | 55 | 7659 | LED | 10.50 | 96269504 | ||||
URBA S 36L70 WSC ANT BP CL2 8M MTP60 740 | 77 | 10205 | LED | 10.50 | 96269669 | ||||
URBA S 36L70 WSC ANT BP CL2 MLE L740 | 77 | 10205 | LED | 10.50 | 96269507 |
▼ Urba S IVS
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 36L70 IVS ANT CL2 8M MTP60 740 | 77 | 10440 | LED | 10.50 | 96269606 |
▼ Urba S SC
▼ Urba S EPR
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA S 36L35 EPR ANT CL2 8M MTP60 L740 | 39 | 5057 | LED | 10.50 | 96271168 | ||||
URBA S 36L35 EPR BK CL2 8M MTP76 L740 | 39 | 5057 | LED | 10.50 | 96271169 |
▼ Urba L RC
▼ Urba L RWET
▼ Urba L NR
▼ Urba L WR
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA L 72L50 740 WR BP CL2 L60D ANT | 109 | 15710 | LED | 16.00 | 96269865 |
▼ Urba L IVS
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA L 48L70 740 IVS CL2 T60E W10 ANT | 103 | 13971 | LED | 16.00 | 96269928 |
▼ Urba L SC
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
URBA L 72L50 740 SC BP CL2 L60D ANT | 109 | 15894 | LED | 16.00 | 96269884 | ||||
URBA L 84L35 740 SC BP CL2 T76E W10 BK | 88 | 13533 | LED | 16.00 | 96270082 |
