College 2

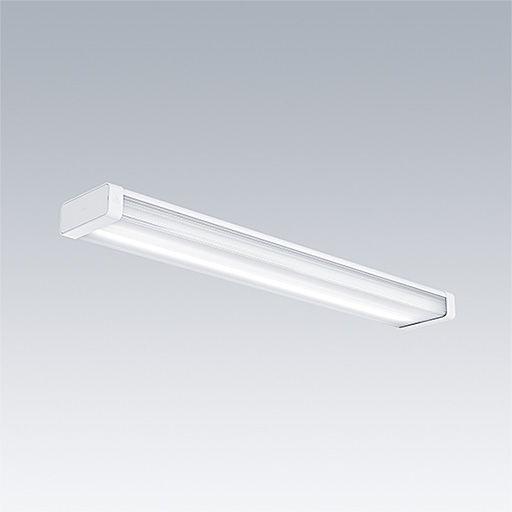

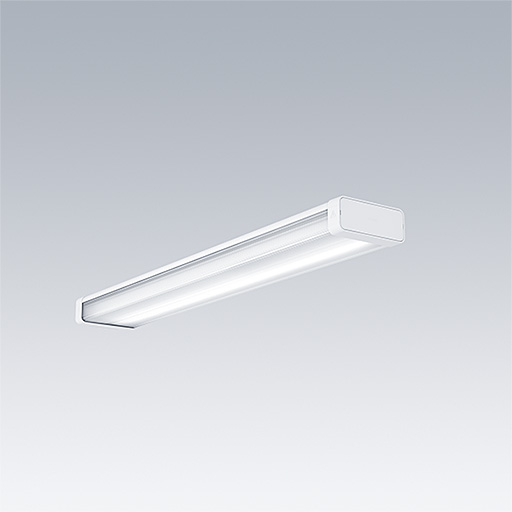

Modern serie med högpresterande linjära prismatiska LED-armaturer för utanpåliggande och pendlad montering samt på ramp och skena

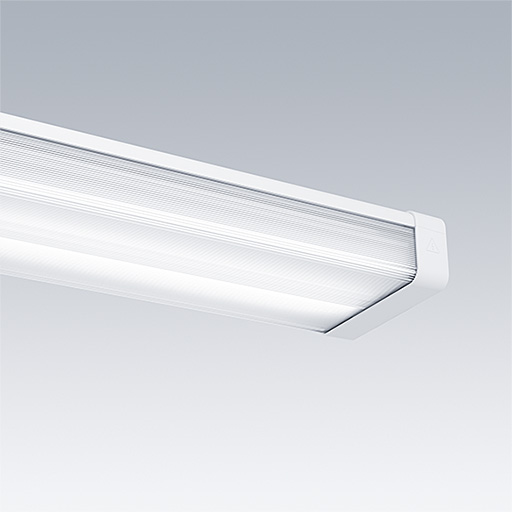

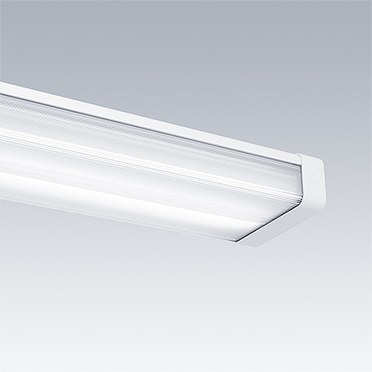

- LED med primäroptik och folie bakom en räfflad kupa i kraftig polykarbonat som ger exakt ljusstyrning och bra slagtålighet

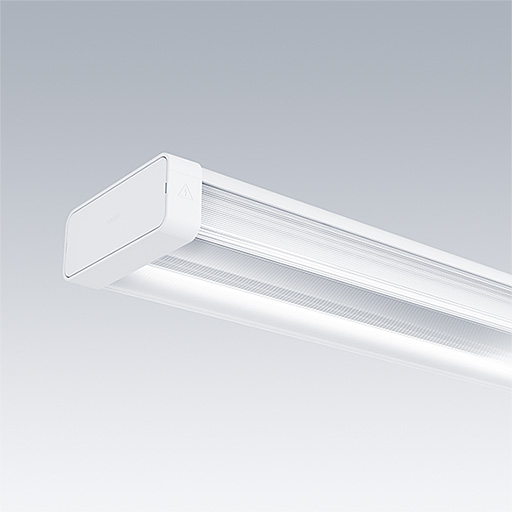

- Kupan hålls av låsmekanism med stift och tvådelad inklickbar gavel (patentsökt) som kan låsas med dolda skruvar för ökad säkerhet och vandal-/slagtålighet
- Borttagbar apparathållare med gångjärn (patentsökt) som ger snabb och säker installation / ledningsdragning, med enkel åtkomst för framtida underhåll eller uppgraderingar (armaturstommen kan sitta kvar)
- Unik patentsökt dold kontakt (artikelnummer 96800051, beställs separat) gör att armaturerna kan monteras som ljusramp antingen genomgående eller med utfyllnadspaneler (beställs separat, se tillbehör) alltefter placering.
- Omfattande sortiment av DALI 2-kopplade och trådlösa Casambi sensor-/styralternativ för flexibel belysningskontroll och större energibesparingar.
- Det finns versioner anpassade för montering på Contus skensystem som kan monteras direkt från förpackningen på sekunder
Utförande
Stomme och driftdon: vitt förzinkat och förlackat stål.
Gavlar: polykarbonat.
Kupa: precisionsextruderad klar prismatisk polykarbonat
Contus-adapter: förmålat rullstål, vitt (liknande RAL9016).
Installering och montering
Fyra kabelgenomföringshål på baksidan och extra kabel-/ledningsingångar genom varje gavel (alla lämpade för M20 förskruvningar/ledning)
Armaturen levereras med strypnipplar och snabbfästen i form av hästskoformade glidbrickor för direkt skruvfastsättning på ytan.
Standard BESA-fästen finns på baksidan med centrumavstånd på 600mm.

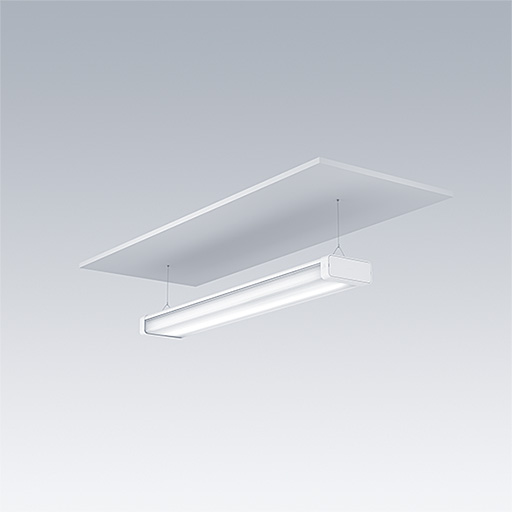

Upphängning med extra upphängningssats (artikelnummer 96800050 beställs separat).
Kan monteras med lämplig M12 stång eller gängad stång (från andra leverantörer) tillsammans med fästen och skruvar från upphängningssatsen (artikelnummer 96800050 beställs separat).
Kan anslutas till andra armaturer och utfyllnadspaneler med den extra anslutningssatsen för ljusramp (artikelnummer 96800051 beställs separat).
Överkoppling är möjlig med de bifogade 2 x 2,5mm² insticksplintarna (antal beroende på beställd version).
Versioner anpassade för Contus skensystem kommer förmonterade, klara att snabbt och enkelt fästa med mekaniska/elektriska vridlåskopplingar.
▼ College 2
| Beskrivning | Type | Vikt (kg) | SAP nummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| COLLEGE2 3000-840 HF L1200 | LED | 4.33 | 96637268 | ||||||
| COLLEGE2 3000-840 HF L1500 | LED | 4.72 | 96637270 | ||||||
| COLLEGE2 4300-840 HF L1200 | LED | 3.86 | 96637269 | ||||||
| COLLEGE2 4600-840 HF L1500 | LED | 4.72 | 96637271 | ||||||
| COLLEGE2 6500-840 HF L1500 | LED | 4.72 | 96637272 |
▼ College 2, dimmable
| Beskrivning | Type | Vikt (kg) | SAP nummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| COLLEGE2 3000-840 HFIX L1200 | LED | 3.96 | 96800065 | ||||||
| COLLEGE2 3000-840 HFIX L1500 | LED | 4.82 | 96800067 | ||||||
| COLLEGE2 4300-840 HFIX L1200 | LED | 3.96 | 96800066 | ||||||
| COLLEGE2 4600-840 HFIX L1500 | LED | 4.82 | 96800068 | ||||||
| COLLEGE2 6500-840 HFIX L1500 | LED | 4.82 | 96800069 |
▼ College 2, emergency
| Beskrivning | Type | Vikt (kg) | SAP nummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| COLLEGE2 3000-840 HF E3 L1200 | LED | 3.86 | 96800331 | ||||||
| COLLEGE2 3000-840 HF E3 L1500 | LED | 5.05 | 96800158 | ||||||
| COLLEGE2 3000-840 HF E3D L1200 | LED | 3.86 | 96800333 | ||||||
| COLLEGE2 3000-840 HF E3D L1500 | LED | 5.05 | 96800159 | ||||||
| COLLEGE2 3000-840 HF E3DUK L1200 | LED | 3.86 | 96800335 | ||||||
| COLLEGE2 3000-840 HF E3DUK L1500 | LED | 5.05 | 96800160 | ||||||
| COLLEGE2 4300-840 HF E3 L1200 | LED | 4.19 | 96800155 | ||||||
| COLLEGE2 4300-840 HF E3D L1200 | LED | 4.19 | 96800156 | ||||||
| COLLEGE2 4300-840 HF E3DUK L1200 | LED | 4.19 | 96800157 | ||||||
| COLLEGE2 4600-840 HF E3 L1500 | LED | 5.05 | 96800161 | ||||||
| COLLEGE2 4600-840 HF E3D L1500 | LED | 5.05 | 96800162 | ||||||
| COLLEGE2 4600-840 HF E3DUK L1500 | LED | 5.05 | 96800163 | ||||||
| COLLEGE2 6500-840 HF E3 L1500 | LED | 4.72 | 96800332 | ||||||
| COLLEGE2 6500-840 HF E3D L1500 | LED | 4.72 | 96800334 | ||||||
| COLLEGE2 6500-840 HF E3DUK L1500 | LED | 4.72 | 96800336 |
▼ College 2, dimmable emergency
| Beskrivning | Type | Vikt (kg) | SAP nummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| COLLEGE2 3000-840 HFIX E3 L1200 | LED | 3.86 | 96800337 | ||||||
| COLLEGE2 3000-840 HFIX E3 L1500 | LED | 3.86 | 96800339 | ||||||
| COLLEGE2 3000-840 HFIX E3D L1200 | LED | 3.86 | 96800341 | ||||||
| COLLEGE2 3000-840 HFIX E3D L1500 | LED | 3.86 | 96800343 | ||||||
| COLLEGE2 3000-840 HFIX E3DUK L1200 | LED | 4.29 | 96800199 | ||||||
| COLLEGE2 3000-840 HFIX E3DUK L1500 | LED | 3.86 | 96800345 | ||||||
| COLLEGE2 4300-840 HFIX E3 L1200 | LED | 3.86 | 96800338 | ||||||
| COLLEGE2 4300-840 HFIX E3D L1200 | LED | 3.86 | 96800342 | ||||||
| COLLEGE2 4300-840 HFIX E3DUK L1200 | LED | 4.29 | 96800211 | ||||||
| COLLEGE2 4600-840 HFIX E3 L1500 | LED | 5.15 | 96800164 | ||||||
| COLLEGE2 4600-840 HFIX E3D L1500 | LED | 5.15 | 96800165 | ||||||
| COLLEGE2 4600-840 HFIX E3DUK L1500 | LED | 5.15 | 96800166 | ||||||
| COLLEGE2 6500-840 HFIX E3 L1500 | LED | 4.72 | 96800340 | ||||||
| COLLEGE2 6500-840 HFIX E3D L1500 | LED | 4.72 | 96800344 | ||||||
| COLLEGE2 6500-840 HFIX E3DUK L1500 | LED | 4.72 | 96800346 |
▼ College 2, accessories
| Beskrivning | Vikt (kg) | SAP nummer | |||||||
|---|---|---|---|---|---|---|---|---|---|
| COLLEGE 2 1200MM INFILL PANEL | 1.59 | 96800191 | |||||||
| COLLEGE 2 1500MM INFILL PANEL | 1.98 | 96800192 | |||||||
| COLLEGE 2 300MM INFILL PANEL | 0.39 | 96800188 | |||||||
| COLLEGE 2 600MM INFILL PANEL | 0.80 | 96800189 | |||||||
| COLLEGE 2 900MM INFILL PANEL | 1.20 | 96800190 | |||||||
| COLLEGE 2 CONT. ROW CONNECTOR KIT | 0.06 | 96800051 | |||||||
| COLLEGE 2 WIRE SUSPENSION KIT 3M LOOP | 0.11 | 96800050 |
▼ College 2, spares
| Beskrivning | Vikt (kg) | SAP nummer | |||||||
|---|---|---|---|---|---|---|---|---|---|
| SPARES COLLEGE 2 END CAP MASK KIT | 0.07 | 59013870 | |||||||
| SPARES COLLEGE2 1200 DIFF ASSY NO SENSOR | 1.26 | 59013871 | |||||||
| SPARES COLLEGE2 1200 DIFF ASSY SENSOR | 1.25 | 59013872 |
