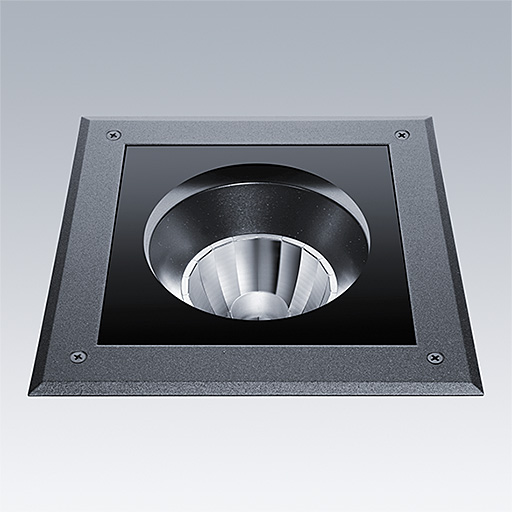

Axyl Opera
Axyl Opera is a walk over in-ground luminaire perfect for urban areas, residential projects and public parks
- Fyrkantig markarmatur i fem standardfärger (rostfritt stål, grått, antracit, svart, vitt) och fyra storlekar (liten till extra stor)
- Flera ljusfördelningar: bred diffus effekt, smal, medelbred, asymmetrisk
- Lutning +/- 15° för smal - medelbred ljusfördelning
- Lutning +/- 5° för asymmetrisk ljusfördelning
- Finns i 2700K, 3000K, 4000K and CRI90. RGBW finns i storlek Large och Extra Large
- Axyl Opera finns med anslutning utan ljusreglering eller DALI2 (alternativ med externt driftdon för storlekarna Small och Medium). RGBW finns endast med externt DMX-driftdon
- Belastning = 1050kg för L och XL
- Belastning = 510kg för S och M
Utförande
Die-cast aluminium housing.
Front bezel in stainless steel A4 or aluminium.
Clear toughened glass.
Silicone gaskets.
Stainless steel A4 screws.
Double Powder paint process.
Polypropylene recess box.
Suitable for C3 (standard corrosion class according to ISO 9223 : 2012).
Installering och montering
Suitable for in-ground mounting with recessed box included.
Maximum cable size :
-Axyl Opera S/M HF : 3 x 1mm² - 3 x 2,5mm². Pre-wired 0.5m.
-Axyl Opera S/M RD : 2 x 1mm² - 2 x 2,5mm². Pre-wired 0.5m.
-Axyl Opera L/XL HFX : 5 x 1mm² - 5 x 2,5mm². Pre-wired 0.2m.
Remote DALI-2 driver to be ordered separately for small & medium.
Remote DMX driver to be ordered separately for RGBW.
▼ Axyl Opera, small size narrow beam
▼ Axyl Opera, small size wide beam (frosted)
▼ Axyl Opera, medium size narrow beam
▼ Axyl Opera, medium size wide beam (frosted)
▼ Axyl Opera, medium size asymmetric beam
▼ Axyl Opera, medium size medium beam
▼ Axyl Opera, large size narrow beam
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA L WO 9L 927 NB HFX ANT | 17 | 1011 | LED | 4.08 | 96700913 | ||||
AXYL OPERA L WO 9L 927 NB HFX BK | 17 | 1011 | LED | 4.08 | 96700911 | ||||
AXYL OPERA L WO 9L 927 NB HFX GY | 17 | 1011 | LED | 4.08 | 96700912 | ||||
AXYL OPERA L WO 9L 927 NB HFX SS | 17 | 1011 | LED | 4.18 | 96701162 | ||||
AXYL OPERA L WO 9L 927 NB HFX WH | 17 | 1011 | LED | 4.08 | 96700910 | ||||
AXYL OPERA L WO 9L 930 NB HFX ANT | 17 | 1143 | LED | 4.08 | 96700921 | ||||
AXYL OPERA L WO 9L 930 NB HFX BK | 17 | 1143 | LED | 4.08 | 96700919 | ||||
AXYL OPERA L WO 9L 930 NB HFX GY | 17 | 1143 | LED | 4.08 | 96700920 | ||||
AXYL OPERA L WO 9L 930 NB HFX SS | 17 | 1143 | LED | 4.18 | 96701164 | ||||
AXYL OPERA L WO 9L 930 NB HFX WH | 17 | 1143 | LED | 4.08 | 96700918 | ||||
AXYL OPERA L WO 9L 940 NB HFX ANT | 17 | 1179 | LED | 4.08 | 96700917 | ||||
AXYL OPERA L WO 9L 940 NB HFX BK | 17 | 1179 | LED | 4.08 | 96700915 | ||||
AXYL OPERA L WO 9L 940 NB HFX GY | 17 | 1179 | LED | 4.08 | 96700916 | ||||
AXYL OPERA L WO 9L 940 NB HFX SS | 17 | 1179 | LED | 4.18 | 96701163 | ||||
AXYL OPERA L WO 9L 940 NB HFX WH | 17 | 1179 | LED | 4.08 | 96700914 |
▼ Axyl Opera, large size wide beam (frosted)
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA L WO 24L 927 WB HFX ANT | 10 | 57 | LED | 3.54 | 96700865 | ||||
AXYL OPERA L WO 24L 927 WB HFX BK | 10 | 57 | LED | 3.54 | 96700863 | ||||
AXYL OPERA L WO 24L 927 WB HFX GY | 10 | 57 | LED | 3.54 | 96700864 | ||||
AXYL OPERA L WO 24L 927 WB HFX SS | 10 | 57 | LED | 3.66 | 96701149 | ||||
AXYL OPERA L WO 24L 927 WB HFX WH | 10 | 57 | LED | 3.54 | 96700862 | ||||
AXYL OPERA L WO 24L 930 WB HFX ANT | 10 | 92 | LED | 3.54 | 96700873 | ||||
AXYL OPERA L WO 24L 930 WB HFX BK | 10 | 92 | LED | 3.54 | 96700871 | ||||
AXYL OPERA L WO 24L 930 WB HFX GY | 10 | 92 | LED | 3.54 | 96700872 | ||||
AXYL OPERA L WO 24L 930 WB HFX SS | 10 | 92 | LED | 3.66 | 96701151 | ||||
AXYL OPERA L WO 24L 930 WB HFX WH | 10 | 92 | LED | 3.54 | 96700870 | ||||
AXYL OPERA L WO 24L 940 WB HFX ANT | 10 | 101 | LED | 3.54 | 96700869 | ||||
AXYL OPERA L WO 24L 940 WB HFX BK | 10 | 101 | LED | 3.54 | 96700867 | ||||
AXYL OPERA L WO 24L 940 WB HFX GY | 10 | 101 | LED | 3.54 | 96700868 | ||||
AXYL OPERA L WO 24L 940 WB HFX SS | 10 | 101 | LED | 3.66 | 96701150 | ||||
AXYL OPERA L WO 24L 940 WB HFX WH | 10 | 101 | LED | 3.54 | 96700866 |
▼ Axyl Opera, large size asymmetric beam
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA L WO 9L 927 AS HFX ANT | 17 | 1083 | LED | 4.08 | 96700925 | ||||
AXYL OPERA L WO 9L 927 AS HFX BK | 17 | 1083 | LED | 4.08 | 96700923 | ||||
AXYL OPERA L WO 9L 927 AS HFX GY | 17 | 1083 | LED | 4.08 | 96700924 | ||||
AXYL OPERA L WO 9L 927 AS HFX SS | 17 | 1083 | LED | 4.18 | 96701165 | ||||
AXYL OPERA L WO 9L 927 AS HFX WH | 17 | 1083 | LED | 4.08 | 96700922 | ||||
AXYL OPERA L WO 9L 930 AS HFX ANT | 17 | 1188 | LED | 4.08 | 96700933 | ||||
AXYL OPERA L WO 9L 930 AS HFX BK | 17 | 1188 | LED | 4.08 | 96700931 | ||||
AXYL OPERA L WO 9L 930 AS HFX GY | 17 | 1188 | LED | 4.08 | 96700932 | ||||
AXYL OPERA L WO 9L 930 AS HFX SS | 17 | 1188 | LED | 4.18 | 96701167 | ||||
AXYL OPERA L WO 9L 930 AS HFX WH | 17 | 1188 | LED | 4.08 | 96700930 | ||||
AXYL OPERA L WO 9L 940 AS HFX ANT | 17 | 1250 | LED | 4.08 | 96700929 | ||||
AXYL OPERA L WO 9L 940 AS HFX BK | 17 | 1250 | LED | 4.08 | 96700927 | ||||
AXYL OPERA L WO 9L 940 AS HFX GY | 17 | 1250 | LED | 4.08 | 96700928 | ||||
AXYL OPERA L WO 9L 940 AS HFX SS | 17 | 1250 | LED | 4.18 | 96701166 | ||||
AXYL OPERA L WO 9L 940 AS HFX WH | 17 | 1250 | LED | 4.08 | 96700926 |
▼ Axyl Opera, large size medium beam
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA L WO 1L 927 MB HFX ANT | 15 | 940 | LED | 3.43 | 96700937 | ||||
AXYL OPERA L WO 1L 927 MB HFX BK | 15 | 940 | LED | 3.43 | 96700935 | ||||
AXYL OPERA L WO 1L 927 MB HFX GY | 15 | 940 | LED | 3.43 | 96700936 | ||||
AXYL OPERA L WO 1L 927 MB HFX SS | 15 | 940 | LED | 3.43 | 96701168 | ||||
AXYL OPERA L WO 1L 927 MB HFX WH | 15 | 940 | LED | 3.43 | 96700934 | ||||
AXYL OPERA L WO 1L 930 MB HFX ANT | 15 | 973 | LED | 3.43 | 96700945 | ||||
AXYL OPERA L WO 1L 930 MB HFX BK | 15 | 973 | LED | 3.43 | 96700943 | ||||
AXYL OPERA L WO 1L 930 MB HFX GY | 15 | 973 | LED | 3.43 | 96700944 | ||||
AXYL OPERA L WO 1L 930 MB HFX SS | 15 | 973 | LED | 3.43 | 96701170 | ||||
AXYL OPERA L WO 1L 930 MB HFX WH | 15 | 973 | LED | 3.43 | 96700942 | ||||
AXYL OPERA L WO 1L 940 MB HFX ANT | 15 | 1027 | LED | 3.43 | 96700941 | ||||
AXYL OPERA L WO 1L 940 MB HFX BK | 15 | 1027 | LED | 3.43 | 96700939 | ||||
AXYL OPERA L WO 1L 940 MB HFX GY | 15 | 1027 | LED | 3.43 | 96700940 | ||||
AXYL OPERA L WO 1L 940 MB HFX SS | 15 | 1027 | LED | 3.43 | 96701169 | ||||
AXYL OPERA L WO 1L 940 MB HFX WH | 15 | 1027 | LED | 3.43 | 96700938 |
▼ Axyl Opera, extra-large size wide beam (frosted)
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA XL WO 30L 927 WB HFX BLK | 11 | 263 | LED | 6.17 | 96701099 | ||||
AXYL OPERA XL WO 30L 927 WB HFX ANT | 11 | 263 | LED | 6.17 | 96701101 | ||||
AXYL OPERA XL WO 30L 927 WB HFX GRY | 11 | 263 | LED | 6.17 | 96701100 | ||||
AXYL OPERA XL WO 30L 927 WB HFX SS | 11 | 263 | LED | 6.30 | 96701059 | ||||
AXYL OPERA XL WO 30L 927 WB HFX WH | 11 | 263 | LED | 6.17 | 96701098 | ||||
AXYL OPERA XL WO 30L 930 WB HFX ANT | 11 | 289 | LED | 6.16 | 96701109 | ||||
AXYL OPERA XL WO 30L 930 WB HFX BLK | 11 | 289 | LED | 6.16 | 96701107 | ||||
AXYL OPERA XL WO 30L 930 WB HFX GRY | 11 | 289 | LED | 6.16 | 96701108 | ||||
AXYL OPERA XL WO 30L 930 WB HFX SS | 11 | 289 | LED | 6.29 | 96701061 | ||||
AXYL OPERA XL WO 30L 930 WB HFX WHI | 11 | 289 | LED | 6.16 | 96701106 | ||||
AXYL OPERA XL WO 30L 940 WB HFX ANT | 11 | 320 | LED | 6.17 | 96701105 | ||||
AXYL OPERA XL WO 30L 940 WB HFX BLK | 11 | 320 | LED | 6.17 | 96701103 | ||||
AXYL OPERA XL WO 30L 940 WB HFX GRY | 11 | 320 | LED | 6.17 | 96701104 | ||||
AXYL OPERA XL WO 30L 940 WB HFX SS | 11 | 320 | LED | 6.30 | 96701060 | ||||
AXYL OPERA XL WO 30L 940 WB HFX WHI | 11 | 320 | LED | 6.17 | 96701102 |
▼ Axyl Opera, extra-large size narrow beam
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA XL WO 16L 927 NB HFX ANT | 33 | 2229 | LED | 7.31 | 96701065 | ||||
AXYL OPERA XL WO 16L 927 NB HFX BK | 33 | 2229 | LED | 7.31 | 96701063 | ||||
AXYL OPERA XL WO 16L 927 NB HFX GY | 33 | 2229 | LED | 7.31 | 96701064 | ||||
AXYL OPERA XL WO 16L 927 NB HFX WH | 33 | 2229 | LED | 7.31 | 96701062 | ||||
AXYL OPERA XL WO 16L 930 NB HFX ANT | 33 | 2427 | LED | 7.31 | 96701073 | ||||
AXYL OPERA XL WO 16L 930 NB HFX BK | 33 | 2427 | LED | 7.31 | 96701071 | ||||
AXYL OPERA XL WO 16L 930 NB HFX GY | 33 | 2427 | LED | 7.31 | 96701072 | ||||
AXYL OPERA XL WO 16L 930 NB HFX WH | 33 | 2427 | LED | 7.31 | 96701070 | ||||
AXYL OPERA XL WO 16L 940 NB HFX ANT | 33 | 2636 | LED | 7.31 | 96701069 | ||||
AXYL OPERA XL WO 16L 940 NB HFX BK | 33 | 2636 | LED | 7.31 | 96701067 | ||||
AXYL OPERA XL WO 16L 940 NB HFX GY | 33 | 2636 | LED | 7.31 | 96701068 | ||||
AXYL OPERA XL WO 16L 940 NB HFX WH | 33 | 2636 | LED | 7.31 | 96701066 | ||||
AXYL OPERA XL WO 1L 927 NB HFX SS | 33 | 2229 | LED | 7.42 | 96701049 | ||||
AXYL OPERA XL WO 1L 930 NB HFX SS | 33 | 2427 | LED | 7.42 | 96701051 | ||||
AXYL OPERA XL WO 1L 940 NB HFX SS | 33 | 2636 | LED | 7.42 | 96701050 |
▼ Axyl Opera, extra-large size medium beam
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA XL WO 1L 927 MB HFX ANT | 41 | 2550 | LED | 6.15 | 96701089 | ||||
AXYL OPERA XL WO 1L 927 MB HFX BK | 41 | 2550 | LED | 6.15 | 96701087 | ||||
AXYL OPERA XL WO 1L 927 MB HFX GY | 41 | 2550 | LED | 6.15 | 96701088 | ||||
AXYL OPERA XL WO 1L 927 MB HFX SS | 41 | 2550 | LED | 6.15 | 96701055 | ||||
AXYL OPERA XL WO 1L 927 MB HFX WH | 41 | 2550 | LED | 6.15 | 96701086 | ||||
AXYL OPERA XL WO 1L 930 MB HFX ANT | 41 | 2685 | LED | 6.15 | 96701097 | ||||
AXYL OPERA XL WO 1L 930 MB HFX BK | 41 | 2685 | LED | 6.15 | 96701095 | ||||
AXYL OPERA XL WO 1L 930 MB HFX GY | 41 | 2685 | LED | 6.15 | 96701096 | ||||
AXYL OPERA XL WO 1L 930 MB HFX SS | 41 | 2685 | LED | 6.15 | 96701057 | ||||
AXYL OPERA XL WO 1L 930 MB HFX WH | 41 | 2685 | LED | 6.15 | 96701094 | ||||
AXYL OPERA XL WO 1L 940 MB HFX ANT | 33 | 2790 | LED | 6.15 | 96701093 | ||||
AXYL OPERA XL WO 1L 940 MB HFX BK | 33 | 2790 | LED | 6.15 | 96701091 | ||||
AXYL OPERA XL WO 1L 940 MB HFX GY | 33 | 2790 | LED | 6.15 | 96701092 | ||||
AXYL OPERA XL WO 1L 940 MB HFX SS | 33 | 2790 | LED | 6.15 | 96701056 | ||||
AXYL OPERA XL WO 1L 940 MB HFX WH | 33 | 2790 | LED | 6.15 | 96701090 |
▼ Axyl Opera, extra-large size asymmetric beam
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA XL WO 16L 927 AS HFX ANT | 33 | 2377 | LED | 7.21 | 96701077 | ||||
AXYL OPERA XL WO 16L 927 AS HFX BK | 33 | 2377 | LED | 7.21 | 96701075 | ||||
AXYL OPERA XL WO 16L 927 AS HFX GY | 33 | 2377 | LED | 7.21 | 96701076 | ||||
AXYL OPERA XL WO 16L 927 AS HFX SS | 33 | 2377 | LED | 7.32 | 96701052 | ||||
AXYL OPERA XL WO 16L 927 AS HFX WH | 33 | 2377 | LED | 7.21 | 96701074 | ||||
AXYL OPERA XL WO 16L 930 AS HFX ANT | 33 | 2407 | LED | 7.21 | 96701085 | ||||
AXYL OPERA XL WO 16L 930 AS HFX BK | 33 | 2407 | LED | 7.21 | 96701083 | ||||
AXYL OPERA XL WO 16L 930 AS HFX GY | 33 | 2407 | LED | 7.21 | 96701084 | ||||
AXYL OPERA XL WO 16L 930 AS HFX SS | 33 | 2407 | LED | 7.32 | 96701054 | ||||
AXYL OPERA XL WO 16L 930 AS HFX WH | 33 | 2407 | LED | 7.21 | 96701082 | ||||
AXYL OPERA XL WO 16L 940 AS HFX ANT | 33 | 2672 | LED | 7.21 | 96701081 | ||||
AXYL OPERA XL WO 16L 940 AS HFX BK | 33 | 2672 | LED | 7.21 | 96701079 | ||||
AXYL OPERA XL WO 16L 940 AS HFX GY | 33 | 2672 | LED | 7.21 | 96701080 | ||||
AXYL OPERA XL WO 16L 940 AS HFX SS | 33 | 2672 | LED | 7.29 | 96701053 | ||||
AXYL OPERA XL WO 16L 940 AS HFX WH | 33 | 2672 | LED | 7.21 | 96701078 |
▼ Axyl Opera, RGBW versions
Beskrivning | Armatureffekt (W) | Armaturljusflöde (lm) | Type | Vikt (kg) | SAP nummer | ||||
---|---|---|---|---|---|---|---|---|---|
AXYL OPERA L WO 3L RGBW WB PWM SS | 15 | 468 | LED | 3.99 | 96701171 | ||||
AXYL OPERA XL WO 5L RGBW WB PWM SS | 23 | 766 | LED | 8.19 | 96701058 |
