Altis Gen4

  • Altis Gen4
  • Altis Gen4

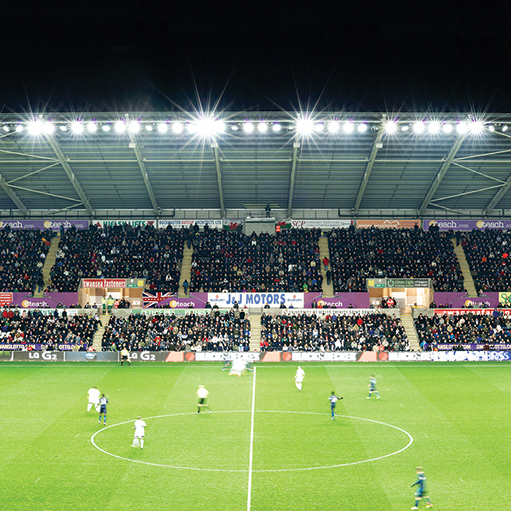

LED-strålkastare med hög effekt för sportbelysning (från höga läktare till mindre idrottsplaner) och områdesbelysning

  • HÖGSTA BELYSNINGSKVALITET I SIN KLASS för sportanläggningar och större områden - horisontellt med mindre störande ljus
  • Optisk flexibilitet och modulär konstruktion möjliggör olika optiska kombinationer, inklusive lutning av varje enskild LED-modul för att minimera antalet armaturer och optimera den projicerade vindytan.
  • Överlägsen prestanda oavsett installation tack vare en kompakt driftdonslåda som monteras på olika platser (armaturens baksida, upp till 200 m fjärrstyrt).
  • Fullt inställbar lösning med Dali eller DMX RDM för omedelbar belysning, stegvisa belysningsnivåer och evenemangsbelysning med dynamiska belysningsscenarier.
  • Intuitiv utformning som förenklar montaget tack vare en snabbanslutningsdosa och flera fästpunkter. Justerbar inställning ger precisionsmässig och snabb enhetslutning och -riktning.

Utförande

Stomme: pressgjutet aluminium i målad mörk sandgrå (liknar RAL 7043)
Ram och bygel: pressgjutet aluminium eller aluminiumplåt med mycket låg kopparhalt, målad mörk sandgrå (liknar RAL 7043)
Glas: 4 mm härdat med oreflekterande beläggning
Skruvar: rostfritt stål

Installering och montering

Bygeln sätts fast i olika fästpunkter (en M20-skruv eller två M14-skruvar). Ramen fästs på bygeln med en M10-insexskruv med möjlighet att flytta (100 mm) horisontellt (endast möjligt med versionen med tre och två LED-moduler). Lutningsbara LED-moduler sitter fast på ramen med M8-insexskruvar. Vändbar bygel möjliggör nedhängning och olika monteringskonfigurationer, inklusive pendling, väggmontering, ytmontering och takmontering. LED-modulerna är fördragna till en distributionsdosa med enkel fastklämning. Driftdonet, som fjärrinstalleras upp till 200 m från armaturen, har fyra olika kabelförskruvningar - en M25-kabelförskruvning för kabeldiameter mellan 10 mm och 17 mm och kablage med skruvanslutningar för ledningar upp till 2,5 mm2 för elnätet (200-440 V/50÷60 Hz), två M16-kabelförskruvningar för kabeldiameter mellan 5 mm och 10 mm för styrning IN/UT, och en M32-kabelförskruvning för kabeldiameter mellan 13 mm och 21 mm med skruvanslutningar för ledningar upp till 2,5 mm2 (en kabel för sju ledare i den längd som kunden önskar används för elanslutning av armaturen till strålkastare och levereras inte av Thorn - åtta ledare för bruk av NTC) – och LED-signal som anger driftdonets status. Fyra vinkelhål ger flera monteringsalternativ.
Precisionsinriktande enhet finns tillgänglig och kan justeras längst upp eller längst ned på LED-modulen.

  • New Product
New Product
LumExpress Product
eControl Product

Altis, 1 modul

Beskrivning   TypeVikt (kg)SAP nummer
ALG4 144L105-740 PST NB ANTLED9.2896672072
ALG4 144L120-740 PST NB ANTLED9.2896672071
ALG4 144L70-740 PST NB ANTLED9.2896672074
ALG4 144L85-740 PST NB ANTLED9.2896672073

Altis, 2 moduler

Beskrivning   TypeVikt (kg)SAP nummer
ALG4 288L105-740 PST NBNB ANTLED23.3096679378
ALG4 288L120-740 PST NBNB ANTLED23.3096671519
ALG4 288L70-740 PST NBNB ANTLED23.3096679380
ALG4 288L85-740 PST NBNB ANTLED23.3096679379

Altis, 3 moduler

Beskrivning   TypeVikt (kg)SAP nummer
ALG4 432L105-740 PST NBNBNB ANTLED30.9096679375
ALG4 432L120-740 PST NBNBNB ANTLED30.9096671499
ALG4 432L70-740 PST NBNBNB ANTLED30.9096679377
ALG4 432L85-740 PST NBNBNB ANTLED30.9096679376

Altis, driftdonslåda

Altis tillbehör
